сяч. ,К детектору простейших прнемкпкоз подводят напряжение примерно 0,05-0,1 В. Для бюлее совершенных детекторов этого (Недостаточно-, поэтому для улучшения работы детектора и повышения качества звучания напряжение повышают до 0,5 В и более. Даже в простейшем супергетеродине с одноконтурной входной цепью, преобразователем на одном и УПЧ на двух биполярных транзисторах усиление обычно составляет (2,5-3)-Ю^. ,Е|сли учесть, что резонансные контуры сильно шунтируются входными сопроти'влеилямп транзисторов или работают с катушками связи, снижающими напряжение в 6-18 раз, а преобразователь не обеспечивает усиления более чем 10-15 раз, то люжно заключить, что основное усиление должен развивать УПЧ. Чувствительность приемника с повышенньими параметрами желательно поднять до 150-100 мкВ, поэтому с учетом запаса на обеспечение полосы, компенсацию потерь в ФСС и трансформаторах УПЧ, работу АРУ общее усиление необходимо научиться доводить до (3-5)-103 и более. В простейших приемниках УПЧ имеют малое усиление, их чувствительность к помехам по ПЧ Мала. Заметим, что в процессе детектирования наблюдается подавление относительно слабых помех сильными сигналами мощных станций.

- Выполнение УПЧ с заданным усилением, полосой и затуханием вне его тем сложнее, чем выше эти параметры. Реализация большого усиления требует мер по повышению стабильности и устойчивости работы УПЧ. Повышение селективности требует улучшения качества фильтров, что также требует запаса усиления, борьбы с шумами. Основная трудность - необходимость реализации хо-гошей развязки выходных цепей УПЧ от входных для того, чтобы выходное напряжение не могло воздействовать на входные цепи. Чем выше усиление и несовершеннее экранировка, тем чувствительнее УПЧ к различным наводкам, особенно со стороны выходных цепей, тем труднее обеспечить стабильность его работы, исключить возмолшость самовозбуждения. Часть сигнала, усиленного УПЧ, попадает в цепи питания: в преобразователь, на выход детектора и в цепи АРУ, и уже через эти узлы - в каскады УПЧ. Но тут возникает ря,д сложностей. Чем совершеннее фильтры в цепях питания транзисторов, тем выше потери мощности; чем совершеннее экранировка, тем сложнее приемник; че.м лучше фильтры ПЧ, сложнее цепи на входе УВЧ, в цепи АРУ и т. п., тем больше потери сигнала в этих цепях, потери питающего и управляющего напри ж епий.

Трудности- при реализации высокого усиления возникают и из-за несовершенства активных элементов- наличия у них обратной проходной проводимости, главным образом за счет емкости, связывающей входную и выходную цепи. Поэтому при конструировании УПЧ стараются ослабить действие этой связи. К ним относятся: использование полевых транзисторов, применение каскод-ных схем на полевых и биполярных транзисторах, примеиение последовательно включенных двух-трех биполярных транзисторов и цепей нейтрализации проходной емкости. Последний метод усложняет настройку УПЧ, поэтому его обычно используют в заводских условиях при регулировке по приборам с визуальной оценкой характеристик УПЧ. Этот метод широко применялся в приемниках устаревших типов, а также в портативных приемниках с малым числом биполярных транзисторов. Заметим, что такие простые меры, как правиль-Foe размещение деталей УПЧ, улучшение экранировки, ликвидация грубых ошибок при монтаже, выбор режима, подбор транзисторов способствуют той же цели-повышению стабильного усиления УПЧ. Качество работы приемни-

ка во многом aaiBHCHT и от работы цши АРУ, .которая охватывает прежде всего УПЧ.

Цепи АРУ транзисторных приемников. Основное назначение - поддержание постоянного уровня выходного сигнала при значительных изменениях входного сигнала t/c.Потребованиям ГОСТа ,для приемников Iкласса изменение уровня Uc на 40 дБ (в 100 раз) должно сопровО'ЖДаться изменением выходного напряжения не более чем на 12 дБ (в 4 раза). Общее требование к АРУ может быть разделено на два частных, сводящихся к требо'ваниям к АРУ в части УПЧ - основного усилителя и в части УВЧ.

Рассмотрим перегрузку УПЧ. Она автоматически означает перегрузку и гетектора, и УНЧ, резкое возрастание уровня искажений звука. Необхо.ди-мость АРУ можно обосновать следующ'ими простыми рассуждениями. Суперге-терощинеый приемник имеет большое усиление, а входной сигнал имеет большой динамический диапазон. Представим себе, что возрастающий сигнал на входе УПЧ достигнет уровня в 10 мВ а усиление УПЧ без цепи АРУ составляет всего 2000. Легко представить себе, каковы при этом будут перегружи НЧ, если усиление последнего составляет также несколько десят|Ков раз. Сиг-кал от внеш.них, даже относительно несовер'шенных антенн с действующей вы- сотой в несколько .метров, из1меняется от неонольних микровольт до десятков милливольт. Поэтому второй частной задачей АРУ яв.ляется поддержание постоянным уровня сигнала на входе пер.вого активного элемента, осо-бенно, если этот элемент - преобразователь на биполярных транзисторах.

.Рассмотрим работу такого преобразователя при изменении уровня сигнала. Как уже отмечалось, коэффициент передачи ио roiy /1213 биполяр'ного транзистора выбирают достаточно высоким, чтобы и.м.еть большую крутизну преобразования. Искажения при преобразовании невелини до тех пор, пока напряжение сигнала значительно меньше напряжения гетеродина (/гет^ lOOf/c макс-Для преобразователя на биполярных транзисторах значительный рост искажений происходит при уровне сигнала выше 5 мВ. Для выравнив.а-кия сигналов на входе преобразовзтеля и исключения его перегрузни используют каскад УВЧ, к цепи управления которого подводится напряжение АРУ. Усилитель высокой частоты с автоматически регулируемым усилением не только выравнивает уровни сигналов на входе преобразователя, но и О'блегчает регулировКу сигнала в УПЧ, так как динамический диапазон сигнала на входе УПЧ также уменьшается. Напряжение АРУ (Может быть подведено не только к УВЧ, но и к активном.у элементу, встроенному во входную цепь, например, истоковому повторителю, а также к управляемому аттенюатору на полевых транзисторах или диодах, установленному на входе приемника.

Действие АРУ на УПЧ и УВЧ должно быть различньям. Дело в том, что для сохранения высокой ч|увствительности приемника действие АРУ несколько задерживают , например, подачей смещения на диод АРУ для того, чтобы слабые входные сипналы, соизмеримые по уровню и уровня несколько выше реальной чувствительности, не приводили АРУ в действие. При более сильных сигналах на входе цепь АРУ начинает действовать, одновременно понижая усиление УПЧ и УВЧ. В более совершенных приемниках, имеющих УВЧ, напряжение АРУ вначале автоматически (делителям'И напряжения) вво.дится только в УПЧ .для исключения перегрузки детектора, а затем (при дальнейшем росте ypOBiHH сишала) -в УВЧ, что спосо'бствует исключению перегрузки входных каскадов. Выполнение ВЧ тракта супергетеродина на полевых

транзисторах делает его менее чувствительным к перегрузкам. И УВЧ, и смеситель на полевых транзисторах могут работать с меньшими искажениями при большем уровне сигналов, нежели аналогичные узлы на биполярных транзисторах.

Использование полевых транзисторов позволяет повысить и сопротивление каг|руз1к1И детектора, что повышает его входное сопротивление, так как цепи управления полевыми транзисторами могут выполняться на высокоомных резисторах. Для улучшения эффективности действия АРУ в ВЧ каскадах с полевыми транзисторами и одновременного повышения их коэффициента усиления часто используют составные транзисторы, сопряженные с биполярными, обеспечивающие высокую крутизну такого комбинированного активного элемента и понижение выходного сопротивления.

Конструирование УПЧ. Если конструирование УВЧ освоено, то выполнение УЛЧ упрощается за счет полученного опыта. И в УВЧ, и в УПЧ применяют резонансные усилители. Разница в типе, граличной частоте, коэффициенте передачи активного элемента и полосе пропускания каскада. Если в УВЧ незначительное расширение полосы компенсировало неточности настройки контуров усилительных каскадов, то в УПЧ такое расширение вредно, поскольку при этом существенно ухудшится селективность по соседнему каналу. Важны и специальные требования к форме характеристики фильтра УПЧ. Этот узел должен обеспечивать практически симметричную характеристику с плоской вершиной и крутыми скатами, форма которой должна быть по возможности более стабильной, не изменяться при действии АРУ. Для получения высокой селективности при значительных расстройках необходимо использование группы таких контуров. Вершина характеристики в полосе пропускания при малом числе контуров в группе получается чрезмерно узкой и неравномерной. Необходимо увеличить число контуров высокого качества, совместно формирующих характеристику фильтра (только в ФСС или в ФСС и отдельных контурах последующих каскадов УПЧ), а также в сочетании обычных контуров и фильтра на пьезоэлементах. В каждом конкретном случае наблюдаются некоторые различия и в методах включения активного элемента. Значительное усиление накладывает на применяемый тип активного элемента требование минимальной проходной емкости.

Рассмотрим некоторые схемы УПЧ в порядке воз|растания их сложности, иростейшие, разработанные для массовых приемников невысоких классов, имеют апериодические широкополосные УПЧ. Селективность их обеспечивается ФСС, а отсутствие резонансных нагрузок и малое усиление в каждом каскаде (30-40) уменьшают возможность потери устойчивости. Для повышения усиления в двухкаскадных УПЧ часто устанавливают контур с катушкой связи или автотрансформатор в последнем каскаде, что повышает его собственное усиление до 60-80 при полосе пропускания 30-35 кГц. Дальнейшее повышение усиления этого каскада возможно путем введения цепи нейтрализации. Работу схемы УПЧ рассмотрим на примере относительно широкополосного УПЧ простейшего приемника для приема мощных станций. Собственно приемная часть (рис. 55) содержит два транзистора и диод, но она имеет все основные узлы супергетеродина, причем большая часть ее элементов относится к УПЧ, цепям детектора и АРУ. Подобные схемы разработаны для портативных конструкций и работают на биполярных транзисторах следующих типов:

11401-П403, П416, П422 или П308, ГТ309. Для получения максимального усиления при цреобраэоваиии Т1 выбирается с большиим коэффициентом передачи по току и включается по схеме с общим эмиттером. Входной контур выполняют на ферритовом стержне антенны, катушка связи имеет 5-10 витков. Как и контур гетеродина, он перестраивается сдвоенным КПЕ. Гетеродин

/?5 150 +017 15,0120

CiP.

Щ г I Тшо

Cl-Oii НОЕ УЪ80

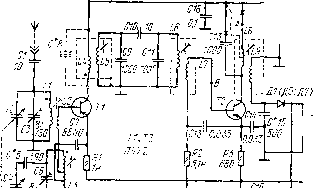

Рис. 55. Принципиальная схема простейшего супергетеродина на биполярных транзисторах

включен по схеме с общим коллектором, катушка связи отсутствует, а числа витков отводов устанавливают при подборе напряжения L/гет в процессе налаживания пр еобр азов а теля.

Рассмотрим проблемы развязки, возникающие в такой схеме. Напряжение гетеродина поступает на вход ФСС, но два его контура сильно расстроены пэ отношению к частоте гетеродина, имеют конденсаторы большой емкости и незначительное сопротивление на /гет- В антенный контур, который также расстроен по отношению к частоте /гет, поступает ослабленное напряжение С/гет за счет действия катушки связи L2. На входе приемника поэтому отсутствует фильтр-пробка. Просачивающиеся на вход УНЧ и цепи АРУ помехи с частотой jq незначительны, а так как усиление УПЧ мало, их действие ослабляется.

В приемнике примеиен упрощенный ФСС с двухмя контурами. Третий контур-в цепи детектора. Все контуры содержат катушки связи, согласуюш;ие сопрогишения активных элементов с их зививалентными сопротивлениями. В подобных конструкциях катушку L8 иногда выполняют с отводом от 1/3 или половины витков. Отвод присоединяют к шине питания, а вывод конденсатора отсоединяют от этой шины и присоединяют к точке А. Такое включение умень- шает шунтирование контура выходным сопротивлением биполярного транзистора (оно относительно невелико). От этого же отвода можно выполнить и .цепь нейтрализации. Через конденсатор малой емкости отвод (его отсоединяв ют от общей шины) соединяют с точкой Б, что обеспечивает ввод в цепь базы противофазного напряжения, компенсирующего действие проходной емкости биполярного транзистора. Коэффициент устойчивого усиления увеличивается.

Чем лучше фильтрация напряжения АРУ, больше ослабление остаточного напряжения ПЧ на входе нагрузочного резистора детектора, тем меньше опасность са1мовоз|буждеиия УПЧ через цепь АРУ. Заметим, что подобная спаоность тем больше, чем выше усиление УПЧ.

Рассмотрим особенности К0ист1рукции. Контурные ыатушки L3 и Ы (я случае работы приемника без ферритовой антенны) наматывают на трех-четьпрех секционных пластмассовых унифицированных каркасах с ферритовы1ми подстроечными сердечниками (Ф600) диаметром 3 М1м. Индуктивность Ы близка к 180 мкГн. Важно контролировать добротность входного контура ЫС2 для снижения частотных искажений, и особенно, контура с катушкой на основе ферритового антенного стержня. Добротность его можно повысить при вьшол-лении приемника только для работы на ВЧ конце СВ диапазона. Катушка Ы содержит 3X25 витков ЛЭ 3X0,06; L2 -6-8 витков ПЭ 0,1; L5 - (2+4-J-60) витков ЛЭ 5x0,06 (отводы считают от конца обмотки; начало обозначено точкой). Фильтр ПЧ выполнен на контурных катушках от приемников типов <-Селга , Сокол или Чайка с небольшйМ1и отшонения1ми. Число витков катушек L5, L6 и L8 - 70, а у катушек св1язи L4 и L9 - 50. Катушка L7 содержит семь витков. Все катушки свизи наматываются проводом ПЭ 0,1, а контурные - проводом ЛЭ 2X0,06 или ЛЭ 3X6,06. Катушки располагают в броневых сердечниках (Ф600) с подстроечными стержнями, а после,этого их экранируют.

Напрял<ение АРУ снимается с нагрузочного резистора детектора, поэтому конденсатор С16 играет двоякую роль: входит в фильтр АРУ и блокирует резистор 114 по напряжению ПЧ. Вторым конденсатором фильтра цепи АРУ служит конденсатор С13, который также входит в цепь катушки L7, подводящей напрял<екне ПЧ к базе Т2. Конденсатор С/5 может отсутствовать. Дело в том, что катушка связи L9, не образует с С15 колебательный контур. Если значительным увеличением его емкости и удается обеспечить резонанс цепи связи с детектором, то резонансные свойства прожляются слабо, добротность будет мала из-за сильного шунтирования диодом; поэтому полоса пропускания созданного кюитура составит несколько десятков килогерц. При питании Т1 и Г2 от общего источника в цепь шины питании вводят резистор R5 и конденсаторы С17 и С18 (резистор лучше подключать к точке присоединения катушки L4). Для настройки УПЧ к базе Т1 подводят напряжение ПЧ от аттенюатора ГСС; на выход детектора включают милливольтметр (УП). Подстраивают контур L8C12 яа частоту fcp, близкую к 465 кГц. Когда полоса каждого из контуров близка к полосе УПЧ, контуры ФСС подстраивают до совпадения их резонансных частот с fcp. Если они имеют повышенную добротность, то их расстраивают относительно fcp в обе стороны, но так, чтобы результирующая полоса ФСС была равномерной. Эта расстройка тем больше, чем выше добротность. Если необходимо расшцрить полосу пропускания группы высококачественных контуров, их число необходимо увеличить, иначе на вершине полосы ФСС будут наблюдаться пики и впадины, как и в случае использования связанных и неточно настроенных контуров. Увеличение числа контуров в УПЧ-основной путь повышения качества этого узла. Вводя в приемник электромеханический фильтр (ЭМФ) или ФПЧ на пьезокр ист аллах, мы значительно повышаем число резонансных контуров, так как эти устройства - много-резоиаторные и они заменяют собой несколько связанных колебательных контуров.

Схема весьма распространевного в приемйи'ках промьгшлениого изготовления ( Сатурн , Сокол , Тоназ ) варианта УПЧ приведена на рис. 56,а. УПЧ имеет повышенное (около 4000) усплепие благодаря наличию двух каскадов, первый из которых аиериодический, а второй содержит контур L3C5 со средней точкой у катушии L3 (2x65 витков ЛЭ 2X0,08). заключенной в стандартный броневой сердечник и зк1рая. Смещение на Т1 подводится от двух источников:

0,1 0, 0,6 д)

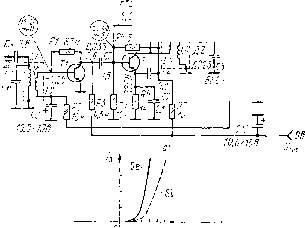

Рис. 56. Двухкаскадный УПЧ портативного приемника: а - принципиальная схема; б - характеристики различных детекторных диодов

питания (через RI) и цепи АРУ (через резистор R2), а сигнал - через катушку связи от третьего контура ФСС ЫС1. В цепи базы Т2 установлен делитель на резисторах R4 и R5, а в цепи эмиттера - стабилизирующая режим цепочка К6С7. Напряжение нейтрализации обеспечивается конденсатором С4, который подбирается следующим образом. Амплитудно-модулированное напряжение от 1 СС подводится через конденсатор Сдоп (0,01-0,05 мкФ) к базе Т1. Измеряя УП напряжение на резисторе R9, настраивают контур L3C5 сердечником, который фиксируют BocKoiM, пластилином. Повторно настраивают ГСС на частоту резонанса контура L3C5, проверяют показания прибора УП. Если настройка сохранилась, то нейтрализация выполнена правильно: Если настройка по максимуму выходного напряжения осуществляется на частотах выше 465 кГц, то емкость С4 нужно уменьшить, а если на частотах ниже 465 кГц - емкость С4 нужно увеличить. Напряжение АРУ снимается с фильтра НЧ на выходе детектора. Фильтрующая цепочка АРУ - R2C2. Цепь АРУ не имеет задержки, поэтому целесообразно выключить в цепь катушки связи L4 малогабаритный переключатель для коммутации цепей двух диодов: к|ремяиевого и германиевого. Как следует из рис. 56,6, эти диоды работают при различающихся уровнях сигнала, поэтому при включении кремниевого диода в цепь детектора АРУ будет срабатывать при более сильных сигналах. Известны схемы детекторов на стабилитроне (эти диоды имеют крутую характеристику детектирования, но и большую собственную емкость).

Схема УПЧ с улучшенными показателями приведена на рис. 57. В ней при.менены два усилительных каскада на биполя!рных транзисторах, вылолнен-

hbix по каскодной схеме общий коллектор - общая база. Максимальное усиле-дае каЖ(Дого из таких каскадов может быть доведено до 130-150, но при кон-струи рое аи и и усиление первого из них ограничивают до 60-80, а второго - до 30-40, чтобы при необходимости дополнительно увеличить усиление. Описываемая схема достаточно совершенна и универсальна. Ее можно, например, доработать для уменьшения уровня собственных шумов. В приемнике, схема УПЧ которого приведена на рис. 57, восемь контуров ПЧ: четыре в ФСС я по два в коллекторных и базовых цепях каскодных усилителей.

п

ж

Rb Mr -t- 3>J

C5\rI

C9 510

1Ъ

] J-UEi zo,o

Ton 510 ,015 6,8

R4 510

CI0I-R5

\015

Рис. 57. Схема УПЧ с повышенным усилением

2.7 Цепь АРУ

017 ЗВ 0,0 11В

Общая селективность, реализуемая всей группой контуров УПЧ, превышает 50 дБ. В контурах связи использовано автотрансформаторное включение, увеличивающее вносимое в них сопротивление соответственно в 9 и 4 раза (для отводов от 1/3 и 1/2 витков катушек). Достаточно высокое эквивалентное сопротивление контуров npiH резонансе позволяет ослабить их взаимное влияние при настройке выбором нонденсаторов связи (их емкость 6,8 пФ). Так, например, при использовании контуров повышенного сопротивления с к1онтурны!ми конденсаторами емкостью по 510 пФ, емкость конденсаторов связи С8 и CIS часто уменьшают до 2,7-3,6 пФ. На выходе детектора в схеме установлен фильтр, ослабляющий остаточное напряжение ПЧ, и повторитель НЧ напряжения, который используется как устройство развязки и усилитель мощности сигнала АРУ. Так как выходное сопротивление повторителя мало, то фильтрующие /?С-цвпочки напряжения АРУ установлены в каждом каскаде, а емкости конденсаторов в них увеличены для ослабления просачивания напряжения ПЧ в цепи баз биполярных транзисторов. Конденсаторы С5 и СЮ работают еще и в качестве шунтирующих: они соединяют базы транзисторов Т2 vl Т4 с общей шиной. Возможна замена ФСС на контурах ва фильтр типа ПФШч1 с восемью к|ристаллам1и, который обеспечивает селективность ойоло 40 дБ. Эффективность АРУ обеспечивается подачей напряжения АРУ на два каскада; увеличение входного сигнала на 60 дБ вызывает рост выходного сигнала на 10 дБ. Накопленный опыт позволит ввести в приемник и ЭМФ.

Дальнейшее совершенствование УПЧ может осуществляться при замене биполярных транзисторов Т1 и ТЗ на полевые. Эти транзисторы обеспечат снижение собственных шумов, ощутимых при общем усилении около (5-6)-10, позволят полностью использовать контурное напряжение (ионтура L2C9 и четвертого контура ФСС), что повысит усиление сигнала ПЧ в 6-10 раз. Не-

сколько повыюиЛя и стабялыность работы, так как полевые траяэисгоры менее чувствительны к изменению температуры.

В заключение укажем порядок значений коэффициента усиления в различных каскадах на примере супергетеродина Ленинград 002 : УВЧ - 510, преобразователь - 2030, УПЧ-1 - 5080, УПЧ-2 - 3060.

Оценка селективности УПЧ. Внихмательное рассмотрение уже описанных схем и О'Энакомяение с данными справочнимов поаволгяет отметить общность некоторых свойств УПЧ. Определенные значения селективности связаны главным образом с числом настроенных на fjjq контуров, последовательно включенных в тракт УПЧ. Ранее отмечалась связь параметров приемников с тре-эбованиями к их классу: сложности входных цепей УВЧ и каскадов радиочастоты. Это справедливо и по отношению к УПЧ.

Рассмотрим влияние числа контуров на важный показатель качества работы-селективность. Обычный резонансный'контур с добротностью Q около 75-80 на частоте 466 кГц обеспечивает в составе каскада на биполярном транзисторе селективность около 6-7 дБ. Выоокоомные контуры с более высокой добротностью обеспечивают несколько лучшую селективность (8-9 дБ и более), а контуры с малой добротностью и контуры, значительно шунтирующиеся диодами детекторных каскадов и входными сопротивлениями транзисторов,- худшие показатели. Входные сопротивления обычных транзисторных каскадов составляют несколько килоо;М. -Входное сопротивление описаниого У11Ч- 50 кОм. Повышение входного сопротивления достигнуто специальным включением первого транзистора. В цепи каскада действует ООС, повышающая входное сопротивление и тем самым снилающая шунтирование ФСС. Отрицательная О'братная св-язь обусловлена наличием эмиттерного резистора R1 (ООС по току). В связи с этим заметим, что в любом ФСС с одинаковыми контурами в лучших условиях работают контуры средней его части, так как крайние контуры шунтируются: первый - выходным сопротивлением смесителя или преобразователя, а последний - входным сопротивлением активного эле.мента УПЧ.

Трехконтурный ФСС обеспечивает селективность, в среднем равную 20- 26 дБ. Связанные контуры на выходе УПЧ увеличивают общую селективность на 4-7 дБ.

Регулировка полосы пропускания фильтров УПЧ. Сужение полосы способствует уменьшению количества помех, проникающих в УПЧ, но ограничивает высшие составляющие спектра сигнала, ухудшает его воспроизведение. Желательно регулировать п-олосу пропускания в зависимости от условий приема от 12,5 до 5-6 кГц. Регулировка ступенями в широких пределах возможна при наличии двух-трех поочередно переключаемых фильтров, но она усложняет УПЧ. Плавная регулировка выполняется легче при наличии многоконтурного ФСС, когда при смещении частоты настройки группы контуров не образуется провал на вершине характеристики фильтра.

1Простая регулировка полосы осуществляется при использовании в УПЧ полевых транзисторов и трансформаторов от ламповых приемников, в которых одна из катушек смещается относительно другой. При слабой связи между составляющи[Ми контурными катушками полоса сужается. Регулировку полосы можно осуществить взаимной расстройкой части контуров ФСС относительно частоты резшанса, симметр;нч1но, например: двух контуров в группе из трех, четырех - в группе из большего числа контуро1в. Расстр01Й1К|у производят сдвоен-

ными подстроечными конденсаторами, донолнительными сердеч1никамя на общей удлиненной оси. Подстроечные конденсаторы встраивают в экраны контурных катушек ФОС, их роторы устанавливают так, чтобы при повороте оси ем1кость одного из конденсаторов увеличивалась, а другого - уменьшалась.

Полевые транзисторы в УПЧ. Требования высокого усиления УПЧ налагают повышенные требования и на его отдельные каскады. Поэтому представляют интерес каскады с лолевьши транзисторами, обеспечивающими! повьппен-ное стабильное усиление и высокое входное сопротивление. Схема одного из таких каскадов приведена на рис. 256. Схема на рис. 34 (каскодная) может использоваться и в УВЧ, и в УПЧ. Ее коэффициент усиления зависит от крутизны характеристики полевого транзистора. Каскад на биполярном транзисторе включен по схеме с общей базой. Общая крутизна такого соединения 6>srfS i jg, где S1 - крутизна полевого транзистора, а /igjg-коэффициент передачи тока эмиттера биполярного транзистора Н^.=Ык11 в схеме с общей базой (меньше единицы).

Свойства полевого Транзистора как переменного (нелинейного) резистора зав1исят от положения его рабочей точки. Для определения лучшего режима управления необходимо получить статические стоковые (выходные) характеристики полевых транзисторов при различных напряжениях на затворе (см. рис. 41). Для полевого транзистора с управляющим переходом они приведены на рис. 58,0. Прямым построением на выходной характеристике можно определить дифференциальное входное сопротивление транзистора Rr.

t73=const

Построение производят на выбранной характеристике семейства (для выбранного напряжения f/gj). Определяют Uи Д/с. На )рис. 58,6 показана примерная типовая проходная характеристика полевого транзистора. Она строится по характеристикам рис. 58,а, переносам значений токов стока (точек

О 4 8 11 16 10 и^у^,д -иъ,В , /7,8 0,6 0,ii 0,1

а) 6)

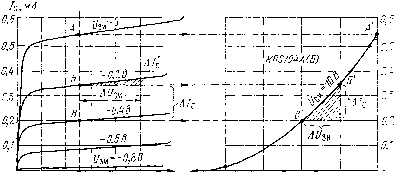

Рис. 58. Статические характеристики полевых транзисторов с управляющим переходом: а -семейство выходных характеристик (определение R), б--построение проходной характеристики полевого транзистора (определение крутизны характеристики в некоторой выбранной точке)

А, Б, В) щш одределенных напряжениях на затворе (и для выбранного напряжения и^у^) из системы осей /cf/pj в систему icUy.

На проходной характеристике, построенной для некоторого сМ

построить треугольник, по которому транзистора S.

можно определить мрутизну полевого

C7cH=const

Для определения крутизны преофазования (в случае июпользоваяия полг-вого транзистора в режиме смесителя) можно воспользоваться треугольником, построенным вблизи точки А' (заштрихован горизонтальными линиями), из которого находится 5макс-

КОРОТКОВОЛНОВЫЙ СУПЕРГЕТЕРОДИН. КОНВЕРТЕРЫ

С работой cynepreTqpoflnna можно ознакомиться при его конструировании и изготовлении. За образец целесообразно взять схему рис. 59. Ее достоинствами являются простота, возможность внесения ряда изменений без су-

R*Z СП. ffi Шн 10007---1

n (Фтп-015)

R7 300.

t C£}-

4=013 lOlOB

RSZOh R5

4 0,03 l,lH 010 tf...30

RS 560

R11 8,lH

0,03

0,01

Q L. dfi13 4ciu\ Щ,2н

от пш от

ГТ311

ЩОШ

Рис. 59. Простейший KB приемник с пьезоэлектрическими фильтрами в УПЧ

щест ных переделок, легкая настройка. В данном устройстве используются преимущественно готовые детали или детали с незначительной доработкой; переключатель диапазонов типа П2К с восемью группами контактов и длиной 77,4 мм, сдвоенный блок КПЕ (от ламповых УКВ узлов с одной подвижной и двумя неподвижными пластинами или от УКВ блока приемника Океан-205 ) с См:1ьс = 2030 пФ. Трансформатор ВЧ выполнен на базе контура УПЧ от пр;;емкпков типа Сокол или Топаз . Он содержит две обмотки из провода ПЭЛ 0,15: катушка L5 имеет 75 витков, катушка связи L6-15 витков. Трансформатор можно выполнить путем доработки стандартных контуров. Он необходим для согласования выходного сопротивления смесителя с входным сопро-
