Прн защите короткозамкнутых асинхронных электродвигателей следует учитывать, что пусковой ток двигателя в 5-7 раз больше номинального, а время пуска двигателя может равняться несколькуш секундам. Номинальный ток плавкой вставки (1., А) определяют с учетом пускового тока двигателя по формуле

вст. п

где к„ - кратность пускового тока электродвигателя по отношению к номинальному; 1 - номинальный ток электродвигателя, А;

а - коэффициент, зависящий от условий пуска электродвигателя.

Для двигателей с нормальными условиями пуска (редкие пуски прн длительности разгона не более 5-10 с) коэффищгент а- 2,5, для двигателей с тяжелыми условиями пуска (частые пуски и большая длительность разгона) а=1,6-2.

Плавкую вставку для группы короткозамкнутых асинхронных двигателей (включаемых последовательно по времени) выбирают из условия

. 21н(п-1) + 1 . б^п. 6 вст. п --,

а

где 21 (п-1) - суммарный номинальный ток всех электродвигателей группы, без учета тока электродвигателя наибольшей мощности;

н. 6 п. с - номинальный ток и кратность пускового тока электродвигателя наибольшей мощности.

Выбирают диаметры медных проволочек длиной 70-80 мм для плавких вставок в зависимости от номинального тока исходя из следующих соотношений:

номинальный ток вставок,

А 15 20 25 35 40 50 60

диаметр проволоки, мм 0,45 0,5 0,6 0,75 0,8 0,9 1,05



нолшнальный ток вставок, А

диаметр проволоки, мм

70 80 100 130 150 180 125 1,1 1,2 1,35 1,65 1,7 1,95 2,62

В сельском хозяйстве используют предохранители пробочные типа Ц с закрытым патроном с наполнителем (кварцевой песок) типа НПН, ПН2, ПР2, ПРС, ПНР, ПД, НДС (табл. 31).

Таблица 31. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРЕДОХРАНИТЕЛЕЙ

Тип аппарата

Номиналь-

Номинальный ток, Л

Степень

ное напря-

жение пе-

предохра-

плавких вставок

ременного

нителей

тоха, В

6, 10, 15 и 20

цзз

25, 40 и 60

6, 10, 15

первый габарит

15, 20, 25, 35, 45, 60

второй габарит

60, 80, 100

100, 125, 160, 200

200, 225, 260, 300, 350

ПН2-100

30, 40, 50, 60, 80, 100

ПН2-250

80, 100, 120, 150, 200,

IP54

ПН2-400

200, 250, 300, 400

НПН-15

6, 10, 15

НПН-60

20, 25, 35, 45, 60

1, 2, 4, 6

ПРС-25

4, 6, 10, 16, 20, 25

ПРС-63

20, 25, 40, 63

ПРС-100

40, 63, 80, 100

ПД-1, ПДС-1 (с на-

полнителем)

1, 2, 4, 6

ПД-2, ПДС-2

10, 15, 20



4 5

ПД-3, ПДС-3

25, 35, 60

ПД-4, ПДС-4

80, 100, 125

ПД-5, ПДС-5

160, 200, 225

ПД-6, ПДС-6

260, 300, 350

430, 500, 600

25, 40, 63 IP00

380, 600

32, 40, 50, 63, 80, 100, IPOO

125, 160, 200, 250, 320,

400, 500, 630

Устройство эт1{х предохраш{телей показано на pvfcynKe 7.

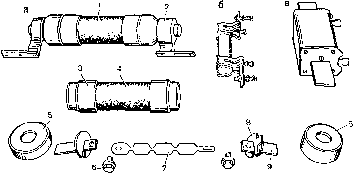

Рис. 7. Предохранители: а - типа ПР-2, 6 - типа НПН, в - типа ПН, i - патрон, 2 - контактная стойка, 3 - втулка, 4 - фибровая трубка, 5 - колпак, 6 - болт, 7 - плавкая вставка, 8 - шайба,

9 - контактный нож



АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ (АВТОМАТЫ)

Автоматические выключатели (автоматы) предназначены для включения и отключения асинхронных электродвигателей и других приемников электрической энергии, а также для защиты их от перегрузок и коротких замыканий (рис. 8).

Автомат совмещает в себе функции рубильника, предохранителя и теплового реле. Обеспечивает одновременно отключение трех фаз сети, упрощает эксплуатацию и сокращает простой оборудования.

Автомат включают и отключают вручную; в аварийном режиме он отключается автоматически электромагнитным или тепловым расцепителем. Электромагнитный расцепитель срабатывает мгновенно при протекании токов короткого замыкания, а тепловой - с обратной выдержкой времени при протекании перегрузки.

При выборе автомата необходимо, чтобы номинальный ток

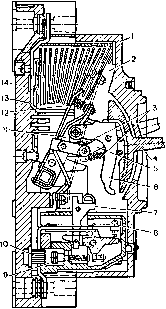

Рис. 8. Автоматический выключатель АЗЮО:

1 - крышка (пластмассовая); 2 - дугогаси-телькая камера с деионной решеткой; 3 - перекидная пружина: 4 -. рукоятка включения; 5 - рычаг ломающийся ; 6 - рычаг; 7 - расцепитель; 8 - термобиметаллический элемент; 9-якорь электромагнита; 10 - сердечник электромагнита; 11 - контактный рычаг; 12 - подвижный контакт; 13 - неподвижный контакт; 14 - основание (пластмассовое)




расцепителя автомата был не меньше номинального тока защищаемого электродвигателя илк| другого приемника электрической энергии. Отечественная промышленность выпускает автоматические выключатели серий АП-50, А-63, АК-50, АК-63, АЕ-2000, А-3100 и А-3700 (табл. 32-34). Автомат типа А-3100 (см. рис. 8) состоит из контактной системы, дугогасительной камеры, механизма свободного расцепителя с кнопками ручного включения и отключения, тепловых и электромагнитных расцепителей.

Тепловой расцепитель представляет собой биметаллическую пластину, соединенную последовательно с контактом. При нагревании ее током перегрузи! она изгибается и воздействует на отключающую рейку механизма свободного расцепления. Электро-

Таблица 32. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМАТОВ ТИПА АП-50 (номинальный ток автомата 50 а)

Тип автомата

Номинальный ток расцепителя, а

Пределы регулирования номинального тока установки, а

короткого замыкания

АП50 (Б)-2МТ

1,6-

-2,5

17,5

АП50 (Б)-ЗМТ (магнитный и

1,0-

-2,6

11,0

тепловой расцепители)

АП50-2Т

4,0-

-6,4

АП50-ЗТ

2,5-

-4,0

(тепловой расцепитель)

АП50-2М

10; 16; 25;

6,4-

-10,

10; 70

40; 50

-16,

-25,

175; 280

-40,

АП50-ЗМ

(электромагнитный расцепитель)



Автоматические выключатели (автоматы)

магнитный расцепитель состоит из катушки с подвижным сердечником и возвратной пружины. При протекании по катушке тока короткого замыкания сердечник мгновенно втягивается и воздействует на отключающую рейку механизма свободного расцепления.

Таблица 33. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМАТОВ ТИПОВ АК-63, АК-50 и АЕ-2000

Тип

Число

Номинальный ток расцепителей

Ток отсечки электро-

максимального тока, А

магнитных расцепите-

сов

лей, кА

АК-63-ЗМ

16; 20; 25

3- н 14-кратный номинальному току

АК-63-2М

32; 40; 50

АК-бЗ-Ш

АК-63-ЗМГ

1; 2;

0,63; 0,8; 1; 1,25; 1,6; 2,0;

14-кратный номи-

2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5

нальному току

АК-63-3

АК-50-ЗМГ(ЗМ)

0,6; 0,8; 1,0; 1,2; 1,5; 2,0;

5-, 7-, 10-кратный

АК-50-2МГ(2М)

2,5; 3; 4; 5; 6; 8; 10; 12,5; 15; 20; 25; 30; 35; 40; 50

номинальному току

АК-бЗ-МГ(М)

0,63; 0,8; 1; 1,25; 1,6; 2,0; 2,5; 3,2; 4,5; 6,3; 10; 12,5; 16; 20; 25

10-кратный номинальному току

АЕ-2010

0,32; 0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 4; 5; 6,3; 8; 10

АЕ-2030

2; 3

0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25

АЕ-2040(М)

2; 3

0,6; 0,8; 1; 1,25; 1,6; 2; 2,5; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63

АЕ-2050(М)

2; 3

10; 12,5; 16; 20; 25; 40; 50; 63; 80; 100

АЕ-2060

2; 3

16; 20; 25; 31,5; 40; 50;

63; 80; 100; 125; 160



Таблица 34. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ СЕРИЙ А-3100 (U постоянного тока - до 220 В, переменного - до 500 В) и А-3700 (U постоянного тока - 440 В, переменного - 660 В)

Тяп

Номинальный ток выключателя, А

Вид расцепителя

Номинальный ток расцепителей,

масса выключателя, кг

А-3100

Тепловой

15; 20; 25; 30; 40; 50

1,15

А-3110

Комбини-

15; 20; 25; 30; 40; 60; 80;

рованный

А-3120

15; 20; 25; 30; 40; 50; 60;

80; 100

А-3130

120; 150; 200

А-3140

250; 300; 400; 500; 600

19,4

А-3710Б

Полупро-

20; 25; 32; 40; 50; 63; 80;

водниковые

80; 100; 125; 160

и электро-

магнитные

А-3720Б

Электро-

160; 200; 250

магнитный

А-3730Б

160; 200; 250; 320; 400

18,7

А-3740Б

250; 320; 400; 500; 630

26,7

Пример. Необходимо выбрать автомат для защиты электродвигателей (Sl = 21,7 А) от токов короткого замыкания.

Номинальный ток расцепителя автомата должен быть равен или больше 21,7 А.

Пользуясь данными таблицы 32, выбирают автомат типа АП50-ЗМ а„.расц= 25 А).



ТЕПЛОВЫЕ РЕЛЕ

Тепловые реле применяют для защиты асинхронных электродвигателей от перегрузок. Их устанавливают в магнитных пускателях или на панелях.

Наибольшее распространение получили тепловые реле серий ТРН, ТРИ, РТТ, ТРАТП, РТЛ (табл. 35).

Таблица 35. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТЕПЛОВЫХ РЕЛЕ

Тип

Номинальный ток, А

Номинальный ток тепловых элементов, А

ТРН-8А

0,32; 0,4; 0,5; 0,63

0,5; 0,63; 0,8; 1; 1,25

ТРН-1 OA

0,8; 1; 1,25; 1,6; 2; 2,5; 3,2

ТРН-10

1,6; 2; 2,5; 3,2; 4,0; 5; 0,3; 8; 10

ТРН-20

5; 6,3; 8; 10; 12,5; 16; 20; 25

ТРН-32

12,5; 16; 20; 25; 32; 40

ТРН-40

ТРП-25

1; 1,2; 1,5; 2,2; 2,5; 3,4; 5; 6; 8; 10;

12; 15; 20; 25

ТРП-60

20; 25; 30; 40; 50; 60

ТРП-150

60; 80; 100; 150

ТРТП-110

1,75; 2,5; 3,5; 5,0; 7,0;

ТРТП-120

11,5

9,0; 11,5

ТРТП-130

14,5; 18; 22; 28; 35; 45; 56; 71; 90

ТРТП-150

155; 190; 230; 285; 360; 450; 550

РТТ-11, РТТ-21,

63, 160, 630

0,2-83; 63-160; 100-630

РТТ-31

РТЛ-1000

0,61-25

0,61; 1,0; 1,5; 2,4; 2,6; 3,8; 4,0; 5,5;

6,0; 7,0; 9,5; 13; 14; 18; 19; 25

РТЛ-2000

23-86

23; 30; 32; 38; 41; 47; 52; 54; 63;

64; 74; 86

РТ-10

1,2; 1,4; 1,9; 2,5; 3,3; 4,3



Тепловые реле серий ТРН и ТРП - двухполюсные, снабжены биметаллическим температурным компенсатором с обратным прогибом по отношению к биметаллическим пластинам, благодаря чему ток установки практически не зависит от температуры воздха.

При нагревании током перегрузки, протекающим по нагревателям (у реле ТРН-8А, ТРН-10А - по нагревателям и биметаллическим пластинам), биметаллические пластины изгибаются и поворачивают температурный компенсатор (рис. 9), который выводит защелку 4 механизма срабатывания из зацепления с пластиной 5. Под действием пружины 6 траверса 7 вместе с закрепленным на ней контактным мостиком 8 мгновенно перемещается вправо, размыкая неподвижные контакты 9. Реле возвращается в исходное положение. При нажатии вручную на конец траверсы 7 защелка 4 под действием пружины 10 входит в зацепление с пластиной 5.

Ток ycTanoBKii реле можно плавно регулировать, перемещая


Возврат

Рис. 9. Тепловое реле ТРН (принципиальная схема):

1 - пружина; I - подвижный контакт; 3 - неподвижный контакт; 4 - траверса; 5 -пружина; 6-пластина; 7 - защелка; 8 - температурный конденсатор; 9 - биметалли ческая пластина; 10 - нагреватель



пластину 5 эксцентриком. При уменьшении тока установки защелка 4 приближается к температурному компенсатору 3, при увеличении - удаляется.

ТЕМПЕРАТУРНАЯ ЗАЩИТА

Промышленность выпускает два вида встроенной температурной защиты электродвигателей - УВТЗ-1 и УВТЗ-4А. Температурная запщта состоит из температурных датчиков и управляющего устройства. Температзфными датчиками служат полупро-

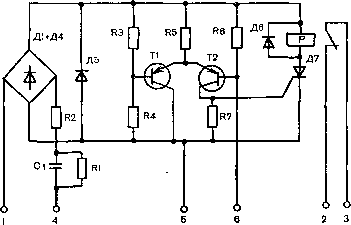

Р и с. 10. Электрические схемы устройства встроенной температурной защиты электродвигателей УВТЗ-1:

Д1-Д4 - выпрямительный мост; Т1 - Т2-транзисторы; Д5-Д6 - диоды; Д7 - тиристор; Р1 - Р6-резисторы; Р-реле

4-41
