МП5, МП6, МП7 - замыкающими контактами МП2, МПЗ; цепь нории загрузки МП8 - замыкающими контактами МП5, МПб. Последовательно нажимая на пусковые кнопки П1-П6, включают электроприводы машин зерноочистительного агрегата.

А в С N ? ? ? ?

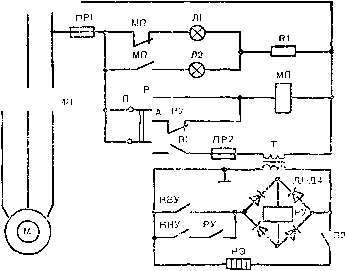

Рис. 32. Электрическая схема управления электроприводоз башенной водокачки:

М-электродвигатель; А8-аатоматический выключатель, МП - магнитнь.й пускатель; РУ - реле уровня, Д1 - Д4 - вьтрямигельный мост, КВУ, НИУ - контакты верхнего и нижнего уровней электродного датчика, П - переключатель, Л1, Л2 - сигнальные лампы, НЭ - нагревательный элемент, В1, В2 - вь ключатели

Вариант V. Универсальный переключатель ставят в положение - 45°. Включаются промежуточные реле ПР1, ПРЗ, которые своими замыкающими и размыкающими контактами подготавливают цепи управления электрическими двигателями агрегата к включению.

Нажимая на пусковую кнопку П1, включают катушку магнитного пускателя МП1 привода вентилятора. Цепь катушек МП2, МПЗ деблокируется размыкающим контактом реле ПР1. Цепь катушек МП4, МП5 подготавливается к включению замыкающими контактами МП1, ПР1. Нажимая кнопку П4, включают катушки магнитных пускателей МП4, МП5 приводов зерноочистительной машины и транспортера. Цепи управления приводом нории загрузки подготавливаются замыкающими контактами МП5, ПРЗ.

Вариант VI. Универсальный переключатель ставят в положение 90°. Включается промежуточное реле ПРЗ, подготавливающее своими контактами цепи управления электроприводами в соответствии с технологией работы машин.

Цепь управления электрическим двигателем триерного блока подготавливается замыкающим контактом МП1 после включения вентилятора. Цепь триерного блока МПЗ деблокируется размыкающим контактом реле ПРЗ. Замыкающими контактами МП2, ПР2 подготавливается цепь для включения катушек магнитных пускателей МП4, МП5 привода зерноочистительной машины и транспортера, а цепи управления с катушками МП6, МП7 деблокируются размыкающим контактом ПРЗ.

Последним включается электрический двигатель нории загрузки, цепь которого подготавливается контактами МП5, ПРЗ.

При наполнении того или иного бункера срабатывает датчик уровня, замыкая цепь соответствующего промежуточного реле. Промежуточное реле своими замыкающими контактами ПР5, ПР6, ПР7 включает цепь звукового сигнала, цепь сигнальной лампочки.

Установка для водоснабжения. Для привода насосов, устанав-

ливаемых на поверхности земли и в 8 шахтных колодцах, применяют электродвигатели А02, А02СХ и 4А, для привода погружных насосов - специальные электродвигатели с короткозамкну-тым ротором типа МАП, ПЭДВ, АДП. В сельском хозяйстве получили распространение башенные и безбашенные водокачки.

Электродвигатель привода насоса башенной водокачки включается в работу автоматически в зависимости от уровня воды в водонапорной башне. Перед пуском электропривода переключателем П (рис. 32) выбирают режим работы ручной (Р) или автоматический (А). Включают автоматический выключатель АВ, При отсутствии воды в баке водокачки (положение переключателя П - замкнут контакт А) электрический ток проходит по цепи через размыкающие контакты реле уровня РУ и катушку магнитного пускателя МП, который срабатывает и замыкает свои главные контакты в цепи гштания электродвигателя.

Вода, поступая в бак, поднимает свой уровень до контакта нижнего уровня КВУ, а затем достигает контакта верхнего уровня КВУ. Реле уровня срабатывает по цепи КВУ-Д1-Д4-РУ и своими размыкающими контактами отключает цепь питания магнитного пускателя. Электродвигатель останавливается. Своим замыкающим контактом реле уровня в цепи с контактом КВУ блокирует себя до тех пор, пока уровень воды опустится ниже контакта шгжнего уровня и снова включится электродвигатель.

Транспортер ТСН-3,0Б для уборки навоза. Установка состоит из двух отдельных транспортеров - наклонного и горизонтального. Горизонтальный приводится в движение электродвигателем мощностью 4,0 кВт, наклоннйй - 1,5 кВт. Горизонтальный транспортер размещается вдоль стойл животных в навозном желобе и подает навоз на нижний конец наклонного транспортера. Наклонный транспортер выгружает навоз в транспортное средство. Управление электродвигателями осуществляется при помощи специального шкафа управления. Электрическая схема управления (рис. 33) предусматривает последовательный пуск в работу наклонного, а затем горизонтального транснортера и

автоматическую остановку горизонтального тфи остановке наклонного. Пуск осуществляют с помощью кнопки К2: включаются магнитный пускатель МП1 и двигатель наклонного транспортера. Контакт магнитного пускателя МП1 замыкает цепь питания магнитного пускателя МП2. Нажимая на кнопку К4, включают электродвигатель М2 тфивода горизонтального транспортера; нажимая на кнопки КЗ и К1, отключают транспортеры.

Установка для создания микроклимата. Для создания оптимальных условий среды в животноводческих помещениях промышленностью серийно выпускается комплект оборудования и электроаппаратуры Климат-4 . Оборудование выпускается в трех модификациях: Климат 44 , Климат 45 и Климат 47 , кото-

4 PT1

МП1 TjjsJ

Lтг >МП1 РТ2 3 МП2

Рис. 33. Электрическая схема управления скребковым транспортером ТСН-3,0Б:

АВ-автоматический выключатель; МП1, МП2 - магнитные пускатели; К1-КЗ-кнопки управления; РТ1, РТ2 - тепловые реле; Л - сигнальная лампа

рые различаются количеством вентиляторов типа ВО, имеющих три ступени напряжения и производительности. Напряжение вентиляторов изменяют автотрансформатором АТ-10 мощностью 10 кВ А, снабженным 16 отпайками. Вентиляторы комплекта

МПЗ мпги

МП2 МП1 : If -.iviiij

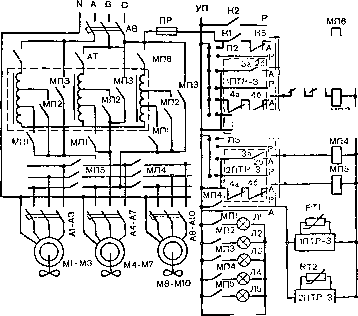

Рис. 34. Схема электрических соединений электропривода установки Климат 4 :

АВ - аетоматический зыключатель; AT - автотрансформатор; Л1 - ЛЗ - переключатели; МП1 - МП6 - магнитные пускатели; Л1-Л6 - сигнальные пампы; 1ЛТР-3, 2ПТР-3 - терморегуляторы; РТ<, РТ2 - датчики терморегуляторов; А< ~ AiO - автоматы; Ml - Mf6 - электродвигатели

разбивают на три группы и через автоматические выключатели подключают на щит управления (рис. 34). Схемой предусмотрено ручное и автоматическое управление, осуществляемое переключателем П1. Переключателем П2 выбирают необходимый режим работы: в положении 1 вентиляторы отключены, в положении 2 - включается пускатель МП1 (вентиляторы работают на низшей частоте вращения), в 3 - пускатель МП2 (вентиляторы работают на средней частоте вращения) и в 4 - пускатель МПЗ (вентиляторы работают с наибольшей частотой вращения, т. е. с максимальной производительностью).

Если температура воздуха в помещении соответствует заданной, пускатели МП2, МП4-МП6 включают вентиляторы на среднюю производительность. При повышении температуры до 25°С пускатель МПЗ переключает вентиляторы на максимальную производительность, а при понижении - на меньшую. При значительном понижении температ)фы воздуха выключается пускатель МП4 и отключается одна группа вентиляторов М8-М10. Дальнейшее снижение температуры вызывает отключение пускателя МП5 - отключаются вентиляторы Ml-МЗ, а затем пускателем МПб отключаются все вентиляторы. Таким образом, оборудование Климат позволяет регулировать температуру воздуха в обслуживаемом помещении от 5 до 35°С.

7-41

ЭНЕРГЕТИЧЕСКАЯ СЛУЖБА ХОЗЯЙСТВА

ОРГАНИЗАЦИЯ ЭНЕРГЕТИЧЕСКОЙ СЛУЖБЫ

Основу внутрихозяйственной энергетической службы составляют электротехническая служба и служба теплофикации. По мере развития отдельных отраслей энергетики в состав общей энергетической службы хозяйства (форзац) могут входить: служба газификации, служба обслуживания средств диспетчерской связи, а также при необходимости может быть организована специальная бригада обслуживания энергетического оборудования коммунально-бытовых объектов.

Служба главного энергетика хозяйства (предприятия) укомплектовывается штатом специалистов: электриков, электромонтеров, теплотехников и других специалистов в зависимости от наличия действующих электрических, тепловых, холодильных и других энергетических установок. Типовые штаты и штатные нормативы энергетической службы совхозов, откормочных хозяйств, племенных и конных заводов Министерства сельского хозяйства СССР приведены в таблице 67.

В обязанности главного энергетика (ст. инженера-энергетика) хозяйства входят:

организация и обеспечение эксплуатации, технического обслуживания и ремонта электрических сетей, электрооборудования, внутренних электропроводок, трасс газификации и теплотрасс, теплоэнергетического оборудования, а также дальнейшая теплофикация; газификация и электрификация хозяйства;

организация и обеспечение постоянного контроля за соблюде-

Таблица 67. ТИПОВЫЕ ШТАТЫ И ШТАТНЫЕ НОРМАТИВЫ ЭНЕРГЕТИЧЕСКОЙ СЛУЖБЫ

№ п/п

Должность

Нормативы

Главный энергетик. Только для хозяйств I н П групп по оплате труда работников и специалистов совхозов и государственных предприятий сельского хозяйства Старший инженер-энергетик (на правах главного)

3 Старший инженер-энергетик

4 Инженер-электрик

5 Старший техник-электрик

6 Инженер-электрик. Должности вводятся дополнительно к должностям, указанным в пунктах

1, 2, 3

7 Старший техник-электрик (техник-электрик)

8 Старший инженер-теплотехник

Один на хозяйство, имеющее свыше 1500 усл. ед. электроустановок и потребляющее свыше 1,5 млн. кВт ч электроэнергии на производственные цели в год

Один на хозяйство, имеющее от 1001 до 1500 усл. ед. электроустановок и потребляющее свыше 1,0 млн. кВт ч электроэнергии на производственные цели в год Один на хозяйство, имеющее от 501 до 1000 усл. ед. электроустановок и потребляющее свыше 0,5 млн. кВт ч электроэнергии на производственные цели в год Один на хозяйство, имеющее от 251 до 500 усл. ед. электроустановок и потребляющее до 0,5 млн. кВт ч электроэнергии на производственные цели в год

Один на хозяйство, имеющее от 1010 до 250 усл. ед. электроустановок Одна должность на каждые 1100 усл. ед. электроустановок

Одна должность на каждые 650 усл. ед электроустановок Один на хозяйство, имеющее площадь теплиц и парников на техническом обогреве свыше 50 тыс или

9 Инженер-теплотехник

J Старший'инженер по холодильному оборудованию

И Старший техник

радиотехник, радио-

котельну1й мощностью свыше 15 т/ч пара

Один на хозяйство, имеющее площадь теплиц и парников на техническом обогреве от 20 до 50 тыс. или котельцую мохдностью от 7 до 15 т/ч пара

Одий на хозяйство, имеющее объем холодильниксв для хранения мяса свыше 10 т, для хранения плодов, ягод, винограда и овош,ей свыше 200 т

Один на хозяйство, имеющее радиоузел или д;1спетчерскую радиосвязь

нием правил охраны труда и техш1ки безопасности, за сохранением материально-технических средств й рациональным использованием топливно-энергетических ресурсов на стационарных установках сельскохозяйственною производства.

Энергетические службы хоз.чйства рекомендуется подразделять на группы технического обслуживания и группы ремонта. В обязанности грутш обслуживания входит проведение работ по техническому обслуживанию энергооборудования. Персонал этих групп можно разделить на отдельные бригады, которые закрепляются за определенными участками (монтерскими пунктами). Иа каждом участке организутот пост электрика.

Для проведения текущего ремонта энергооборудования в стационарных условиях (60-70 %), а также на месте его установки (30-40 %) грутшы ремонта разделяют на две бригады: по ремонту энергооборудования на ПТОРЭ и по ремонту энергооборудования в местах установки. В обязанности группы ремонта энергооборудования входят:

текущий ремонт энергооборудования;

демонтаж оборудования, подлежащего текущему ремонту в стащюнарных условиях, доставка его на ПТОРЭ и к месту установки после ремонта;

установка на рабочее место, наладка и проверка работоспособности оборудования, прошедшего текущий ремонт на ПТОРЭ;

сбор, доставка и комплектовка энергооборудования для отправки его на спещ1ализированные предприятия для производства капитального ремонта.

Руководят группами ремонта электромонтеры, назначаемые из числа электромонтеров бригады.

В обязанности руководителей бригад входят:

обеспечение выполнения работ по ремонту оборудования в соответствии с графиком работ;

контроль за выполнением работ и расходованием материалов;

заполнение журналов учета работ и инструктажа по технике безопасности;

сбор, комплектовка и отправка энергооборудования в капитальный ремонт;

подготовка материалов к текущим отчетам;

контроль за использованием защитных средств.

Необходимое количество электромонтеров и других рабочих для проведения плановых профилактических мероприятий по ремонту всего энергооборудования рассчитывают, исходя из общего годового объема работ и годового фонда рабочего времени, приходящегося на одного работника (по системе ПРРСХ).

Для ориентировочных расчетов можно использовать условную единицу оборудования (табл. 68), по которой определяют общий объем работ в условных единицах и количество электромонтеров.

Средняя нагрузка на одного электромонтера составляет 70 условных единиц.
