где Руд - допустн?лая линейная мощность, Вт/м (см. табл. 65).

Управление электрсобсгреваемыми полами с нагревательными элементами осущесталяют по электрической схеме, представленной на рисунке 22.

ЭЛЕКТРОНАГЕВАТЕЛЬНЫЕ ПАНЕЛИ

Для обогрева небольших производственных и административных помещений рекомендуется использовать электронагревательные панели. Их монтируют на кирпичных перегородках, обе стороны которых являются греющими. Перегородки выкладывают толщиной в полкирпича.

Электронагреватели трехфазные выполняют из провода ПОСХВ (ПОСХП), размещаемого под слоем штукатурки толщиной 2 см. Длина фазного провода ПОСХВ (ПОСХП) - 170 м, шаг укладки - 3 см. Фазные провода после укладки соединяют в звезду и подключают к сети напряжением 380/220 В через щиток, на котором устанавливают автомат АП-50 с номинальным током 16 А и магнитный пускатель ПМЕ-221.

Работу нагревательных панелей регулируют терморегулятором ДТКБ-50 (ДТКБ-51), закрепленным на одной из необогревае-мых стен.

Панельный обогрев позволяет поддерживать необходимую температуру (17-20°С) в помещениях площадью 80-90 м\ Мощность панели около 4,5 кВт.

ЭЛЕКТРООБОГРЕВАЕМЫЕ БЕТОННЫЕ ПЛИТЫ И ПАНЕЛИ

Во многих случаях для обогрева поросят и телят вместо монолитных полов и стенных панелей применяют бетонные электрообогреваемые плиты и панели, разработанные ВНИПТИМЭСХ.

Бетонные электрообогреваемые плиты размером 1400Х 600Х X 80 мм состоят из металлического каркаса и бетонного монолита, в который вмоитироваи электронагреватель из провода ПОСХВ. Сверху электронагревателя размещена сварная металлическая сетка с размером ячейки 200X200 мм.

Металлический каркас сделай пз стальной полосы толщиной 4 мм, а сетка - из проволоки диаметром не менее 4 мм, которая по всему периметру приварена к метахтическому каркасу. Сопротивление нагревательного провода при температуре 20° С - 4,4 Ом.

Мощность одной плиты 200 Вт, рабочее напряжение - 32 В. На напряжение 220 В посчедовательио соединяют семь плит. Температуру ийгрева поверхности (22-32°С) регулируют терморегулятором.

Преимущество электрообогреваемых плит - возможность размещения их в любой ориентации в зависимости от станочного оборудоваипя, а также возможность их изготовления в условиях районных баз Агропромэиерго.

Бетоииые электрообогреваемые панели состоят из металлического каркаса, двух сварных защитных сеток и бетонного ио-нолита, в который вмоитироваи электронагревательный спиральный элемент из провода ПОСХП (ПОСХБ) длиной 96 м. Габаритные размеры панели- 1400X650X80 мм.

Потребляемая мощность панели - 0,75 кВт, рабочая температура поверхности 50-60°С, рабочее напряжение - ПО В.

Панели устанавливают вертикально иа расстоянии не менее 50 мм от стеиы. К сети 220 В подсоединяют две панели.

Электрообогреваемые панели предназначены для обогрева отдельных производственных помещений небольшой площади, удаленных от источников цеитрализоваииого теплоснабжения. Удельный объем обогреваемого помещения иа одну панель - 24 м^. Управляют обогревом с помощью терморегулятора.

Панели могут быть использованы в бытовых помещениях, конторах и выполнены с красивым мозаичным покрытием.

УСТАНОВКИ ЭЛЕКТРОПОДОГРЕВА воды для ПОЕНИЯ ЖИВОТНЫХ

В неотапливаемых помещениях или на выгульных дворах рекомендуется применять групповые поилки АГК-4 и АГК-4А с подогревом воды.

Поилка состоит из корпуса с теплоизоляцией, в котором размещены две поильные чаши объемом 60 л; клапанно-поплав-кового механизма и нагревательных элементов мощностью 1 кВт. Температуру воды от 5 до 14°С в поилках регулируют терморегулятором. Групповые поилки АГК-4 устанавливают из расчета одна на 70-100 коров.

Для подогрева воды в коровниках с привязным содержанием животных целесообразно использовать водонагреватель

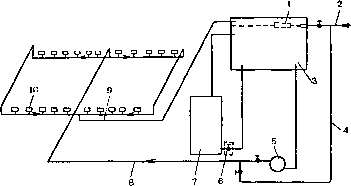

Рис. 23. Схема подогрева воды с использованием водонагревателей ВЭТ:

1 - поплавковый клапан; 2 - подвод воды; 3 - аккумулирующий бак; 4 - резервная система; 5 - насос; 6 - терморегулятор; 7 - водонагреватель; 8 - питающий трубопровод. 9 - обратный трубопровод: 10 - автопоилка

типа ВЭТ, УАП или САЗС. Схема системы подогрева воды для поения (рис. 23) включает водонагреватель, аккумулирующий бак, щ1ркуляционный насос и систему трубопроводов. Мощность водонагревателя, вместимость аккумулирующего бака и тип насоса подбирают в зависимости от поголовья.

Система работает следующим образом. Водопроводная вода подается в аккумулирующий бак 3, который устанавливают на высоту 1,5-2 м от пола помещения. Системой трубопроводов бак соединяют с водонагревателем 7. Нагретая вода поступает в верхнюю часть бака и смешивается с водопроводной. Насосом J вода из бака по трубопроводу 8 подается к поилкам 10 и по трубопроводу 9 возвращается в бак.

Благодаря Щ1ркулящ1и поддерживается заданная температура воды в системе.

ГЕЛИОЭЛЕКТРОУСТАНОВКИ ДЛЯ НАГРЕВА ВОДЫ

В животноводстве для подогрева воды рекомендуется использовать солнечную энергию с помощью плоских солнечных коллекторов (гелиоприемников). С помощью таких коллекторов вода может быть нагрета до температуры 70-80°С и использована для горячего водоснабжения на доильных площадках (подмывание вымени, промывка молочного оборудования) и обогрева полов для молодняка животных.

Солнечный коллектор представляет собой плоский ящик, внутри которого заключен плоский отопительный радиатор. Верхняя часть ящика застеклена, в нижней части проложена теплоизолящ1я. Поверхность отопительного радиатора, обращенная к солнцу через стекло, окрашена в черный цвет усиления поглощения солнечной энергии.

Учитывая, что уровень солнечной радиации меняется в течение дня, для поддержания заданных пределов температуры воды солнечная установка имеет дублирующий электрический нагреватель и аккумулирующую емкость.

ВНИПТИМЭСХ разработал гелиоэлектрическую установку д^1Я подогрева воды (рис. 24), состоящую из гелиоприемников, водяного бака-аккумулятора, электронагревателя и трубопроводов. В качестве бака-аккумулятора и электронагревателя рекомендуется использовать серийные злектроводонагреватели типа УАП или САОС.

Ориентировочно площадь гелионагревателей, вместимость теплоаккумуляторов и мощность дублирующего электронагревателя определяют по удельным -

показателям. На одну корову для горячего водоснабжения площадь 0,06 м^; вместимость бака - 4 л, мощность дублера - 0,05 кВт; иа один станок свинарника-маточника площадь 1 м^, вместимость бака- 50 л, мощность дублера - 0,2 кВт.

Гелиоустановки должны быть ориентированы рабочей поверхностью гелиоприемников на юг.

Для обеспечения термосифонной циркуляции воды бак-аккумулятор устанавливают выше гелионагревателей. Берут воду из верхней зоны бака.

Использование гелиоустановок позволяет сэкономить до 70 % традиционных видов энергии за сезон.

Рис. 24. Технологическая схема гелиоустановки:

1-гелионагреватель (солнечный коллектор), 2-подающий трубопровод, 3 - водяной бак-аккумулятор, 4 - электронагреватель; 5 - предохранитель1ый клапан; 6, 7 - изолирующие вставки: S - обратный клапан, 9 - обратный трубопровод

АВТОМАТИЗИРОВАННЫЙ ЭЛЕКТРОПРИВОД

ТИПОВЫЕ СХЕМЫ УПРАВЛЕНИЯ И УСЛОВИЯ ПУСКА ЭЛЕКТРОДВИГАТЕЛЯ

Дистанционное и автоматическое управление асинхронным короткозамкнутым электродвигателем осуществляют при помощи магнитного пускателя. При нажатии на кнопку Пуск главные контакты маиштного пускателя подключают электродвигатель к сети. Замыкающие блок-контакты блокируют кнопку Пуск . Электродвигатель отключается после нажатия на кнопку Стоп (рис. 25, а).

Для осуществления реверса электродвигателя используют реверсивный магнитный пускатель, который имеет два контактора прямого и обратного хода. Кнопочная ста1!ция состоит из трех кнопок: Вперед , Назад , Стоп . Чтобы обеспечить прямой ход электродвигателя, нажимают на кр.опку Вперед (напряжение подается на катушку К1, блок-контакт К1 блокирует кнопку Вперед , рис. 25, б), обратный - на кнопку Назад . Одновременное включение катушек контакторов Вперед и Назад исключает кнопочная станция, размыкающие контакты которой подключают так, чтобы при нажатии на кнопку Вперед размыкалась цепь кнопки Назад.>, и наоборот.

Автоматическое переключение обмотки статора электродвигателя со звезды на треугольник происходит в такой последовательности (рис. 26). Двигатель, рассчитанный на соединение обмоток на треугольник , разгоняется при напряжении, величина которого в 1,73 раза меньше напряжения, возникающего при соедине!1ки обмоток в звезд} . Нажимая на кнопку Пуск SI, включают катушки магш1тного пускателя ПМ, контактора КЗ и реле времени. Двигатель подсоединяют к сети по схеме звезда , и он разгоняется до скорости, соответствующей сни-

9Yfn

Назад

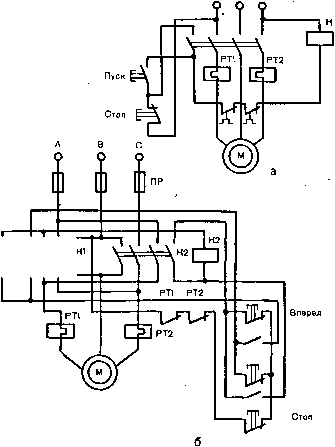

Рис. 25. Схема включения трехфазного электродвигателя в сеть:

а-трехфазный магнитный пускатель; К-катушка пускателя; Пуск , Стоп - кнопки пуска и остановки; РТ1, РТ2 - тепловые реле; М-электродвигатель; 6 - трехфазный реверсивный магнитный пускатель; ПР-предохранители; К1, К2 - катушки пускателя; РТ1, РТ2 - тепловые реле

женному напряжению. Реле времени отрабатывает выдержку времени, необходимую для разгона двигателя при данном напряжении. Размыкающий контакт РВ отключает катушку КЗ, а замыкающий включает катушку КТ. Обмотка статора двигателя включается на полное напряжение в треугольник . Контакторы

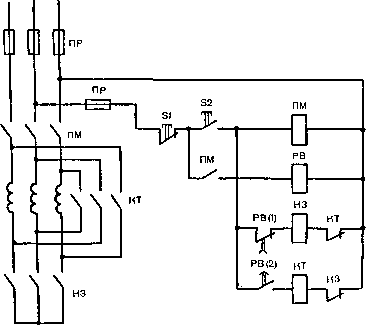

Рис. 26. Автоматическое переключение обмотки статора со звезды на треугольник :

ПР - предохранители; S1, S2-кнопки остановки и пуска; ПМ - магнитный пускатель; КТ, КЗ - контакторы; РВ-реле времени

КТ и КЗ своими размыкающими блок-контактами исключают их одновременное включение.

Электрическая схема управления двухскоростным асинхронным электродвигателем показана на рисунке 27. В этих двигателях частота вращения изменяется за счет переключения числа пар полюсов. Нажимая на кеюпку <Пуск , включают контактор К, который своими главными контактами подготавливает цепь вкл:-э-чения статора двигателя. Затем, нажимая на кнопку Пуск мед-

Рис. 27. Электрическая схема управления двухскоростным асинхронным двигателем;

ПР - предохранители; 51, 52 - кнопки пуска и оста-ковки; К. К1, К2, КЗ - контакторы; РТ - тепловое репе; Р - рубильник

рг рт

А. Л.

пуск медленно

к2 НЗ

н1 \

пуск быстро

ленно , включают контактор 1К, который подключает обмотку статора, соединенную в треугольник . Для увеличения скорости нажимают кнопку Пуск быстро . Получают питание катушки двойного контактора 2К, ЗК, главные контакты которых соединяют обмотку статора в двойную звезду . При этом число пар полюсов уменьшается вдвое и электродвигатель вращается с большей частотой вращения.

Схемы централизованного управления электродвигателями в поточных линиях выбирают с учетом требований технологий и режима работы отдельных механизмов. Так, например, дробилки кормов, нории могут быть загружены продуктом только после их разгона. Поэтому обычно запускают машины поточной линии навстречу направлению движения продукта по тракту поточной линии. При последовательном включении электродвигателей, кроме этого, необходимо учитывать возможное снижение напряжения во время пуска предыдущего электродвигателя. Перед пуском электропривода поточной линии необходимо убедиться, что снижение напряжения не выйдет за допустимые пределы (не вызовет остановку работающих электродвигателей, не окажет заметного влияния на освещение), а все пусковые электродвигатели Смогут развить номинальную частоту вращения приводных ма-

Асинхронный короткозамкнутый электродвигатель наберет (гзобходимые обороты, если развиваемый им при пуске момент будет на 10 % выше начального момента сопротивления приводной машины, т. е. выполнится первое условие:

Um > 1,1Кзт„. ,

где и - напряжение на зажимах двигателя в относительных величинах в момент пуска; т„ - кратность nj скового момента электродвигателя; - коэффициент загрузки электродвигателя; т„ - кратность начального момента сопротивления приводной машины.
